Acuan setemadalah alat pengeluaran teras yang digunakan di seluruh automotif, aeroangkasa, perkakas, elektronik, perkakasan, dan fabrikasi komponen struktur. Ia mengawal ketepatan dimensi, definisi permukaan, dan kebolehulangan proses stamping logam. Dalam ekosistem perindustrian moden di mana pembuatan volum tinggi bergantung kepada konsistensi dan kestabilan proses, acuan stamping menjadi asas di mana skalabilitas pengeluaran dan jaminan kualiti dibina.
Tujuan artikel ini adalah untuk mengkaji bagaimana ketepatan acuan stamping secara langsung mempengaruhi pembentukan kualiti, kitaran hayat pengeluaran, dan prestasi pembuatan. Melalui analisis spesifikasi teknikal, kerosakan struktur, dan penilaian berorientasikan proses, kandungan ini memberikan rujukan komprehensif untuk pakar perolehan, jurutera perindustrian, dan pembeli global yang ingin memahami mekanisme penentu di sebalik prestasi alat setem. Perbincangan ini diperluaskan kepada empat nod utama untuk memastikan kejelasan kedalaman dan struktur, yang meliputi pemilihan bahan, konfigurasi mekanikal, ketepatan proses, pertimbangan aplikasi harian, dan pusat pemeriksaan penilaian utama untuk sumber.

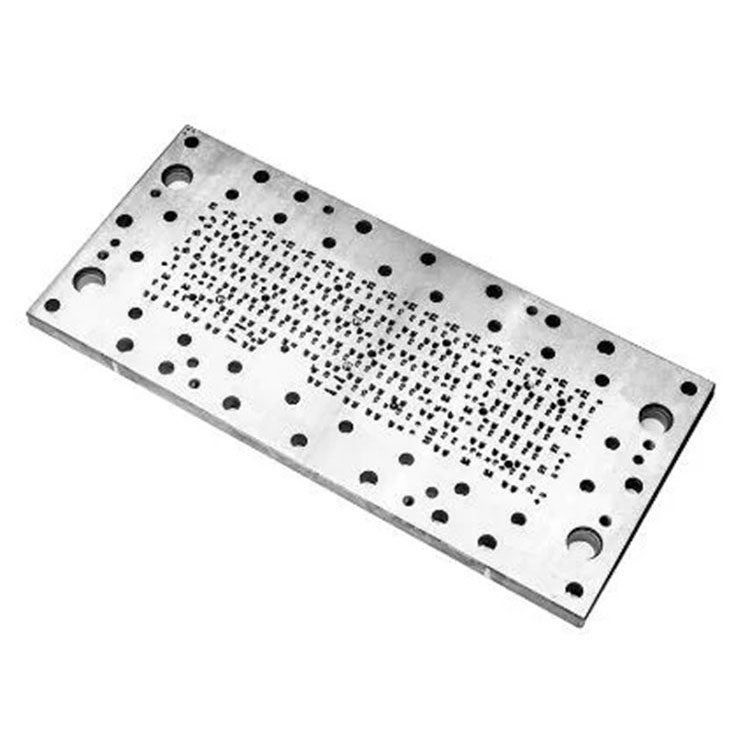

Acuan stamping biasanya terdiri daripada plat mati, pukulan, plat penari telanjang, tiang panduan, bushings, mata air, plat sokongan, dan pengikat. Perhimpunan lengkap berfungsi sebagai struktur yang diselaraskan yang mampu memindahkan daya akhbar ke dalam ubah bentuk terkawal lembaran logam. Pemesinan ketepatan, kawalan geometri rongga, disiplin toleransi, dan konfigurasi khusus jenis (proses tunggal, progresif, pemindahan, kompaun) menentukan kestabilan setiap kitaran setem.
Berikut adalah jadual rujukan parameter yang disatukan yang mewakili konfigurasi acuan stamping gred standard yang biasa digunakan dalam persekitaran pengeluaran logam:
| Kategori parameter | Julat spesifikasi biasa |
|---|---|
| Bahan mati | SKD11, DC53, CR12MOV, Karbida, H13 |
| Kekerasan (selepas rawatan haba) | HRC 58-62 |
| Bahan asas acuan | S50C, 45#, A3 Steel |
| Ketebalan plat | 20-80 mm bergantung pada bahagian |
| Toleransi pemesinan | ± 0.005- ± 0.02 mm bergantung pada ciri |
| Kekasaran permukaan (bahagian kritikal) | RA 0.2-0.6 μm |
| Panduan Pilar/Panduan Ketepatan Bushing | Dalam 0.005-0.01 mm |
| Punch Life (Lembaran Keluli Umum) | 300,000-2,000,000 strok bergantung kepada bahan |
| Pelepasan mati | 3-12% ketebalan lembaran (bergantung kepada bahan) |
| Pilihan jenis struktur | Proses tunggal, progresif, pemindahan, kompaun |
| Ketebalan lembaran yang sesuai | 0.2-6.0 mm bergantung pada penarafan beban |
Dengan parameter ini ditakrifkan, setiap bahagian berikutnya meneroka bagaimana kejuruteraan tepat dalam acuan stamping diterjemahkan ke dalam output perindustrian yang boleh dipercayai.
Prestasi acuan stamping bermula dengan Yayasan Kejuruteraan: Bahan, Proses Thermal, dan Seni Bina Dalaman Alat. Acuan industri mewah memilih keluli aloi yang memaparkan rintangan haus, kekuatan mampatan, dan kestabilan dimensi. Rawatan haba menentukur kekerasan bahan untuk menahan berjuta -juta kesan stamping berulang tanpa ubah bentuk. Komponen menumbuk dengan betul mengekalkan ketajaman kelebihan lebih lama, memperbaiki tingkah laku aliran logam, dan menahan mikro-chipping.
Kualiti rawatan haba secara langsung memberi kesan kepada kehidupan acuan jangka panjang. Pengagihan kekerasan seragam merentasi rongga, punch, dan permukaan kerja menghalang kepekatan tekanan yang sebaliknya akan menyebabkan keletihan awal. Pengisaran, pemotongan wayar, dan ketetapan tinggi CNC Milling Refine Surface Geometry untuk menyokong tingkah laku geseran yang stabil. Tempat duduk yang tepat sisipan, plat, dan struktur sokongan menetapkan keseragaman beban apabila RAM akhbar menggunakan daya ke bawah.
Panduan sistem tiang menentukan ketepatan arah dalam penutupan acuan. Bushs ketepatan tinggi membolehkan pergerakan menegak terkawal, mencegah misalignment mati yang akan menyebabkan burrs, memakai alat dipercepat, atau sekerap. Silinder mata air dan nitrogen mengawal daya pelucutan, membantu bahagian yang dikeluarkan mengekalkan konsistensi geometri. Plat tetulang mengedarkan tenaga impak merentasi asas acuan, menyokong umur panjang struktur semasa pengeluaran berkelajuan tinggi yang berterusan.
Bagi industri di mana toleransi tetap ketat, penyimpangan minit dalam pelepasan mati atau penjajaran punch boleh menghasilkan ketidakstabilan di ribuan kitaran. Oleh itu, reka bentuk struktur yang betul memastikan output dimensi yang stabil, penyelenggaraan yang dikurangkan, dan prestasi setem yang konsisten.
Ketepatan dimensi adalah faktor penentuan keupayaan acuan stamping. Prestasi ditentukan oleh bagaimana secara konsisten acuan mengekalkan geometri rongga, penjajaran punch, dan pelepasan mati semasa kitaran pengeluaran berterusan. Setiap proses stamping menghasilkan corak memakai terkumpul; Oleh itu, reka bentuk acuan mesti menjangkakan tekanan operasi jangka panjang.
Disiplin toleransi adalah pusat kesesuaian produk. Variasi hanya beberapa mikron dalam bahagian kritikal boleh mengubah tingkah laku membentuk, yang mempengaruhi sudut bengkok, kedudukan lubang, profil bebibir, dan kebosanan. Semasa operasi berkelajuan tinggi, permukaan keluli alat menghadapi hubungan geseran dengan logam lembaran, membuat kekasaran permukaan dan laluan pelinciran penentu utama kestabilan.
Cetakan setem progresif menguatkan keperluan ini. Dengan pelbagai stesen yang diatur mengikut urutan, setiap peringkat pembentukan bergantung kepada pemakanan jalur yang tepat dan perkembangan langkah yang tepat. Jika satu stesen menyimpang dari geometri yang dimaksudkan, produk akhir mungkin menunjukkan kesilapan kumulatif. Acuan pemindahan memerlukan pergerakan bahagian yang disegerakkan, yang bermaksud lokasi punch dan mekanisme lif mesti mengekalkan laluan perjalanan yang lancar.
Pelepasan mati mempengaruhi tingkah laku patah lembaran logam semasa ricih. Pelepasan yang berlebihan mendorong burrs dan kualiti kelebihan yang lemah, sementara pelepasan yang tidak mencukupi mempercepatkan memakai pukulan. Apabila ditentukur dengan betul, pelepasan menyampaikan ricih bersih dengan beban alat yang minimum. Reka bentuk radius sudut punch juga memberi kesan kepada tahap kepekatan tekanan dalam acuan dan bahagian.
Ketepatan terus mengawal pengagihan ketebalan semasa proses lukisan yang mendalam. Tekanan seimbang antara pukulan dan mati menghalang keriput, merobek, atau menipis. Untuk membentuk operasi yang memerlukan kelengkungan yang lancar, kemasan permukaan acuan dan konsistensi hubungan menentukan kualiti visual setiap komponen output.
Di seluruh rantaian bekalan pembuatan global, kebolehulangan mentakrifkan sama ada acuan stamping dapat mengekalkan pesanan volum tinggi tanpa varians. Oleh itu, kejuruteraan acuan ketepatan tinggi menjadi sangat diperlukan untuk industri yang menuntut konsistensi di seluruh kelompok, garisan pengeluaran, dan lokasi tumbuhan.
Kitaran hayat cetakan setem dipengaruhi bukan sahaja oleh reka bentuknya tetapi juga oleh amalan pengurusan. Penilaian yang betul sebelum pentauliahan, penyelenggaraan rutin semasa operasi, dan penggantian komponen haus berstruktur menyumbang kepada kestabilan jangka panjang.
Semasa pengesahan pra-pengeluaran, pemeriksaan dimensi mengesahkan ketepatan rongga, menegak, pengedaran pelepasan mati, dan kelancaran sistem panduan. Ketepatan yang sesuai antara plat memastikan pengagihan tekanan seragam di bawah beban. Jurutera menjalankan stamping percubaan untuk menilai keadaan BURR, membentuk peralihan, tingkah laku pelepasan bahagian, dan kebolehpercayaan pemakanan jalur. Sekiranya anomali muncul, pelarasan halus dibuat untuk permukaan kerja, relief sudut, tepi punch, atau posisi perintis.
Penyelenggaraan semasa kitaran operasi termasuk pelinciran, pemeriksaan kelebihan punch, selang penggantian musim bunga, dan pengetatan komponen pengikat. Mengenal pasti tanda -tanda awal haus mengurangkan kegagalan yang tidak dijangka. Pemantauan penjajaran dan kelancaran tiang panduan menghalang drift sudut yang boleh menjejaskan ketepatan. Kilang hari ini sering menggunakan log pengeluaran untuk mengesan kiraan strok, kitaran penggantian, dan trend kecacatan.
Pakai komponen seperti pukulan, sisipan, dan penari telanjang mengikuti jadual penggantian yang dikira. Regrinding memanjangkan hayat perkhidmatan semasa memelihara geometri. Apabila regrinding menjadi tidak mencukupi, sisipan baru memulihkan ketepatan. Rawatan permukaan seperti salutan nitriding atau PVD mengurangkan geseran dan mengukuhkan rintangan haus, meningkatkan kestabilan setem di bawah keadaan kelajuan tinggi atau tinggi.
Perancangan pengeluaran juga membentuk kecekapan acuan. Memilih struktur yang sesuai-single-proses, progresif, pemindahan, atau kompaun-menentukan sama ada kelajuan output sejajar dengan jumlah pesanan dan kerumitan bahagian. Memadankan kapasiti acuan ke mesin akhbar memastikan pengagihan daya seimbang dan mengelakkan beban.
Acuan yang diuruskan dengan baik memberikan kehidupan operasi yang panjang, kadar sekerap yang lebih rendah, dan kesesuaian yang stabil di ribuan atau berjuta-juta strok. Bagi jabatan perolehan, pemahaman pengurusan kitaran hayat menyediakan asas untuk menilai keupayaan pembekal dan memproyeksikan kecekapan kos operasi jangka panjang.
Pasukan pembuatan bergantung kepada kriteria pemilihan yang menyelaraskan spesifikasi acuan dengan objektif pengeluaran. Menilai acuan setem memerlukan analisis ciri-ciri lembaran-logam, geometri komponen, toleransi, dan keserasian mesin akhbar. Keperluan pembentukan setiap bahagian menentukan sama ada acuan progresif, pemindahan, atau satu proses adalah sesuai.
Jenis acuan yang tidak sesuai menghalang produktiviti. Sebagai contoh, komponen kompleksiti tinggi yang memerlukan pelbagai peringkat mendapat manfaat daripada struktur progresif, sementara bahagian struktur yang besar mungkin memerlukan konfigurasi pemindahan. Lubang atau luka mudah boleh menggunakan stesen proses tunggal untuk kecekapan kos. Jurutera mesti menilai ketebalan, kekuatan tegangan, dan ciri -ciri lenturan logam untuk menentukan kelulusan yang sesuai dan kekuatan menumbuk.
Penyelesaian masalah semasa pengeluaran melibatkan mendiagnosis isu-isu Burr, ubah bentuk bahagian, penyimpangan spring-back bahan, atau memberi makan misalignment. Burrs biasanya menunjukkan pelepasan yang salah atau memakai pukulan. Deformasi sering disebabkan oleh pengagihan tekanan yang tidak seimbang atau permukaan mati yang tidak tepat. Spring-back memerlukan pelarasan untuk membentuk geometri, peralihan, atau sudut lenturan. Isu pemakanan berpunca daripada panduan jalur, ketidaktepatan perintis, atau sifat gegelung bahan yang tidak konsisten.
Jurutera mengekalkan dokumentasi untuk setiap acuan, pengubahsuaian rakaman, selang pengubahsuaian, dan statistik operasi. Log terperinci menyokong kebolehpercayaan dan membolehkan pengoptimuman jangka panjang. Apabila skala pengeluaran, pasukan menilai acuan acuan untuk memastikan output yang direplikasi di seluruh tumbuhan yang berbeza. Menyeragamkan komponen seperti tiang panduan, mata air, dan bolt meningkatkan kebolehprediksi semasa penggantian bahagian.
Audit dalaman mengkaji keseragaman kekerasan, kestabilan pengikat struktur, konsistensi geometri rongga, dan laluan perjalanan jalur. Amalan-amalan ini memastikan acuan setem kekal stabil walaupun di bawah operasi berkelajuan tinggi yang berterusan.
Berikut adalah dua soalan yang dirujuk secara umum dalam pemilihan dan permohonan acuan stamping:
S1: Bagaimana pelepasan mati dipilih untuk lembaran logam yang berbeza?
A1: Pelepasan mati bergantung kepada ketebalan lembaran, kekuatan tegangan, dan ciri -ciri pembentukan. Bahan -bahan yang lebih keras memerlukan keluasan yang lebih besar untuk mengelakkan keletihan punch, manakala logam yang lebih lembut boleh menggunakan jurang yang lebih ketat untuk ricih bersih. Jurutera biasanya merujuk peratusan pelepasan antara 3-12% ketebalan lembaran, menyesuaikan berdasarkan tahap Burr yang diperhatikan, perkembangan pukulan, dan kecenderungan ubah bentuk kelebihan.
S2: Mengapa ketepatan acuan progresif mempengaruhi pemeriksaan bahagian akhir?
A2: Acuan progresif bergantung pada pemakanan langkah yang tepat, dengan setiap stesen mempengaruhi peringkat pembentukan berikutnya. Jika satu stesen menyimpang dalam profil, memberi makan salah geometri atau kesilapan geometri berkumpul di seluruh jalur. Ini membawa kepada ketidaktepatan kedudukan, drift dimensi, atau pembentukan tidak lengkap. Ketepatan berterusan di semua stesen memastikan setiap peringkat melengkapkan seterusnya, menghasilkan bahagian yang konsisten pada jumlah yang tinggi.
Oleh itu, pemilihan acuan dan pemecahan masalah memerlukan pemahaman teknikal yang terperinci, kesedaran struktur, dan pemerhatian proses yang rajin.
Stamping industri bergantung pada acuan yang direka bentuk dengan ketepatan, ketahanan, dan kestabilan operasi. Dari pemilihan bahan dan integriti struktur kepada ketepatan dimensi, pengurusan kitaran hayat, dan penyelesaian masalah proses, setiap elemen kejuruteraan acuan menyumbang kepada hasil yang konsisten. Pengilang yang mencari kebolehpercayaan merentasi pengeluaran panjang bergantung kepada acuan yang mengekalkan geometri di bawah tekanan berterusan. Pasukan perolehan mendapat manfaat daripada memahami kriteria penilaian yang membezakan acuan yang direka dengan baik dari yang tidak stabil.
Untuk organisasi yang memerlukan penyelesaian acuan yang mantap,Leo Industrial Co., Ltd.Menawarkan kepakaran pembuatan yang disokong oleh keupayaan kejuruteraan lanjutan dan kawalan proses yang ketat. Untuk mendapatkan spesifikasi teknikal, minta sebut harga, atau bincangkan pembangunan acuan tersuai,Hubungi kamiuntuk konsultasi lanjut.
